چرا چراغ OC دستگاه جوش روشن می‌شود؟ راهنمای جامع عیب‌یابی و تعمیر اینورترهای جوشکاری

چرا چراغ OC دستگاه جوش روشن می‌شود؟ راهنمای جامع عیب‌یابی و تعمیر اینورترهای جوشکاری

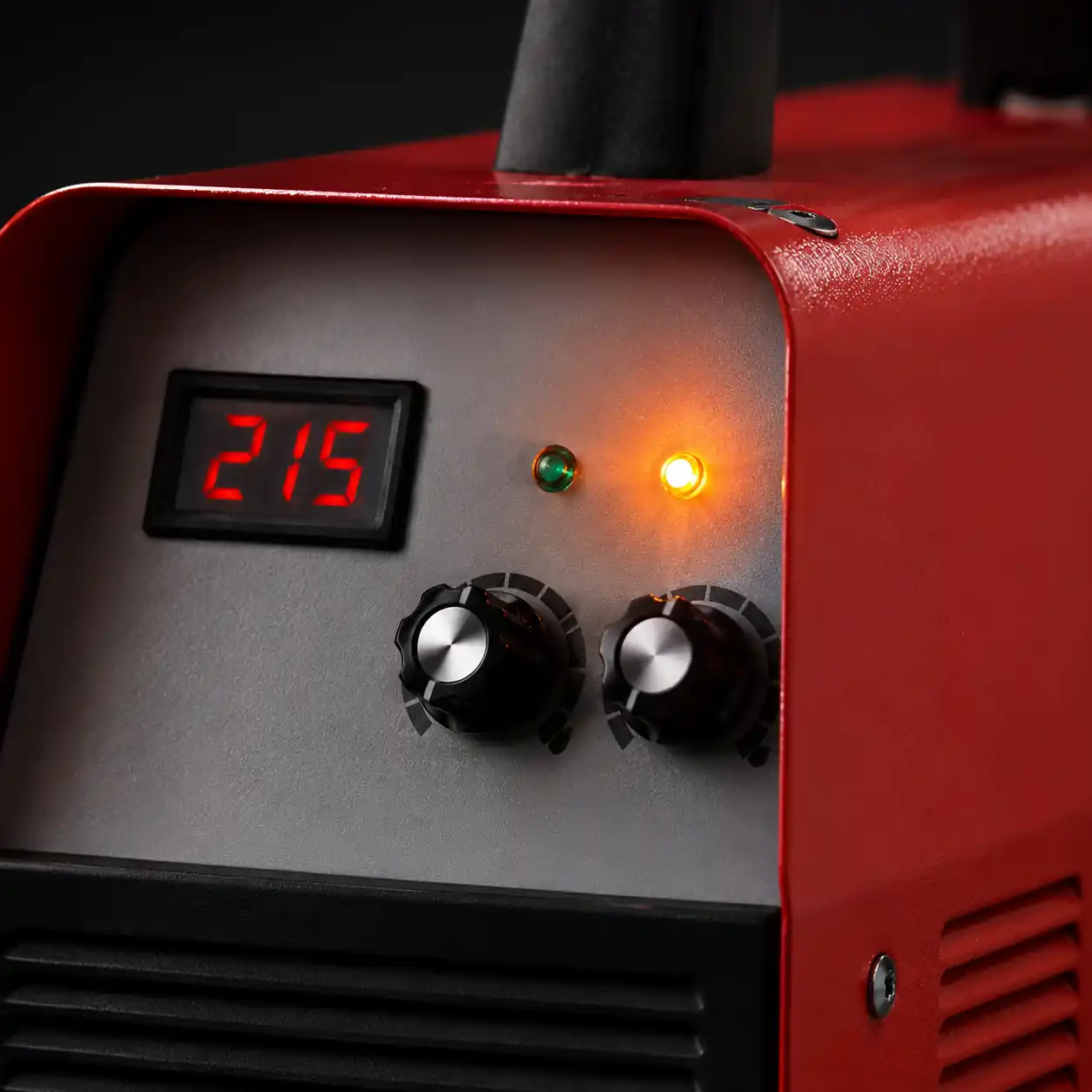

تصور کنید در میان یک پروژه جوشکاری حساس و زمان‌بندی‌شده، ناگهان دستگاه جوش شما از کار می‌افتد و یک چراغ نارنجی یا قرمز با عنوان OC روی پنل روشن می‌شود. این وضعیت برای بسیاری از جوشکاران و کارگاه‌های صنعتی آشناست و بی‌شک، یکی از پرتکرارترین چالش‌های فنی در کارگاه‌های ایران به شمار می‌رود.

اما جای نگرانی نیست. چراغ OC صرفاً یک پیام هشداردهنده است که از سیستم‌های حفاظتی هوشمند دستگاه شما سرچشمه می‌گیرد. در این مقاله، به صورت تخصصی و در عین حال کاربردی، بررسی می‌کنیم که خطای OC دقیقاً به چه معناست، چه دلایل فنی دارد و چگونه می‌توان آن را عیب‌یابی و برطرف کرد. این راهنما برای کاربران دستگاه‌های جوشکاری برندهای آروا، رونیکس، صبا الکتریک، ایران ترانس و سایر اینورترهای رایج بازار ایران کاربرد دارد.

---

خطای OC چیست و چرا ظاهر می‌شود؟

عبارت OC مخفف Over Current (اضافه جریان) است. این خطا زمانی روی پنل دستگاه نمایش داده می‌شود که جریان خروجی یا داخلی دستگاه از حداکثر مجاز تعریف‌شده توسط سازنده فراتر برود.

در اینورترهای جوشکاری مدرن، یک مدار حفاظتی هوشمند به نام Current Limiting Circuit وجود دارد که به‌صورت لحظه‌ای، جریان عبوری از قطعات نیمه‌هادی (مانند IGBT یا MOSFET) را پایش می‌کند. به‌محض تشخیص جریان غیرمجاز، این مدار سیگنال قطع را به برد کنترل ارسال می‌کند، خروجی دستگاه غیرفعال می‌شود و چراغ OC روشن می‌ماند تا از سوختن کامل برد یا قطعات گران‌قیمت جلوگیری شود.

به زبان ساده‌تر: دستگاه شما به جای اینکه اجازه دهد یک جریان مخرب تمام مدار را بسوزاند، خودش را خاموش می‌کند و با روشن کردن چراغ OC، به شما اعلام می‌کند که «یک مشکل در سیستم جریان‌سازی وجود دارد؛ لطفاً بررسی کنید.»

💡 نکته فنی: خطای OC با خطای OH (Over Heat یا اضافه دما) تفاوت دارد. خطای OH مربوط به داغ شدن بیش از حد هیت‌سینک و فعال شدن ترموستات است، در حالی که OC مستقیماً به جریان الکتریکی مرتبط است. برخی دستگاه‌ها هر دو را با یک چراغ نشان می‌دهند، اما منطق فعال‌سازی آن‌ها متفاوت است.

---

۵ دلیل اصلی روشن شدن چراغ OC در دستگاه جوش

برای عیب‌یابی دقیق، ابتدا باید بدانیم چه عواملی می‌توانند باعث فعال شدن سیستم حفاظتی اضافه جریان شوند. در ادامه، پنج دلیل اصلی و پرتکرار را از شایع‌ترین تا کم‌تکرارترین بررسی می‌کنیم.

۱. سوختن یا اتصال کوتاه شدن IGBTها یا MOSFETها

شایع‌ترین دلیل روشن شدن چراغ OC، خرابی ترانزیستورهای قدرت در بخش اینورتر دستگاه است. ترانزیستورهای IGBT (Insulated Gate Bipolar Transistor) یا MOSFET (Metal Oxide Semiconductor Field Effect Transistor)، وظیفه سوئیچینگ (روشن و خاموش کردن سریع) ولتاژ DC با فرکانس بالا را بر عهده دارند.

هنگامی که یکی یا چند عدد از این قطعات به دلیل اضافه ولتاژ، دمای بالا یا کهنه شدن، دچار اتصال کوتاه بین پایه‌های کلکتور و امیتر (در IGBT) یا درین و سورس (در MOSFET) شوند، جریان مستقیمی از ریل DC به سمت خروجی برقرار می‌شود. این جریان لحظه‌ای بسیار بالا است و سیستم حفاظتی بلافاصله خطای OC را فعال می‌کند.

نشانه‌های بصری: در بسیاری از موارد، IGBT سوخته روی هیت‌سینک، ترک خورده، تغییر رنگ داده یا حتی بدنه سرامیکی آن متلاشی شده است. گاهی نیز خازن‌های الکترولیتی مجاور، به دلیل گرمای ناشی از اتصال، متورم شده‌اند.

۲. اتصال کوتاه در خروجی دستگاه (کابل‌ها، انبرها یا اتصالات)

دومین دلیل پرتکرار، اتصال کوتاه در مسیر خروجی جریان است. این مشکل لزوماً از داخل دستگاه سرچشمه نمی‌گیرد، بلکه می‌تواند از بیرون باشد:

• کابل جوش و کابل اتصال (Earth): اگر کابل‌های خروجی به دلیل ساییدگی، ذوب شدن عایق یا فشار مکانیکی، با یکدیگر تماس پیدا کنند، جریان خروجی اتصال کوتاه می‌شود و چراغ OC روشن می‌گردد.
• اتصال الکترود به قطعه کار: اگر الکترود به قطعه کار بچسبد (در شرایطی که سیستم Anti-Stick به درستی عمل نکند) و جریان لحظه‌ای بسیار بالا عبور کند، ممکن است خطای OC گزارش شود.
• اتصال در داخل اتصال‌دهنده‌ها (Connectors): سوکت‌های خروجی (Quick Connector) در صورت ورود براده یا آلودگی، می‌توانند مقاومت تماسی ایجاد کنند که گاهی با جرقه و اتصال کوتاه همراه است.

۳. خرابی در مدار سنسور جریان (Current Sensing Circuit)

گاهی اوقات تمام قطعات قدرت دستگاه کاملاً سالم هستند، اما دستگاه همچنان خطای OC نمایش می‌دهد. در این حالت، مشکل در مدار نمونه‌گیری جریان است.

اینورترهای جوشکاری برای کنترل کیفیت قوس و تنظیم جریان خروجی، نیاز به اندازه‌گیری لحظه‌ای جریان دارند. این کار معمولاً با استفاده از یک ترانس جریان (Current Transformer - CT) یا شنت مقاومتی (Shunt Resistor) انجام می‌شود. سیگنال خروجی این سنسور، پس از پردازش در یک آپ‌امپ (Op-Amp) مقایسه‌گر، به برد کنترل ارسال می‌گردد.

اگر سنسور جریان، آپ‌امپ مقایسه‌گر یا مقاومت‌های حساس این بخش دچار تغییر ارزش یا خرابی شوند، برد کنترل عدد جریان اشتباهی دریافت می‌کند و به‌اشتباه خطای OC را فعال می‌سازد.

۴. خرابی مدار درایور گیت (Gate Driver Circuit)

مدار درایور وظیفه دارد پالس‌های فرمان با جریان و ولتاژ کافی را به گیت IGBTها ارسال کند تا این قطعات به‌درستی روشن و خاموش شوند. این بخش معمولاً شامل ترانسفورماتور درایور، آی‌سی‌های درایور اختصاصی (مانند IR2110 یا امثال آن) و دیودهای بای‌پس گیت است.

خرابی در این بخش می‌تواند باعث شود پالس‌های فرمان به‌درستی اعمال نشوند یا هم‌زمان两组 IGBT روشن شوند (Shoot-Through)، که نتیجه آن اتصال کوتاه در ریل DC و فعال شدن خطای OC است.

۵. ورود براده‌های فلزی و آلودگی‌های رسانا به داخل دستگاه

در محیط کارگاهی، به‌ویژه در کارگاه‌های تراشکاری و آهنگری، براده‌های ریز فلزی به‌راحتی از طریق فن خنک‌کننده وارد محفظه دستگاه می‌شوند. این براده‌ها که رسانای الکتریسیته هستند، می‌توانند روی هیت‌سینک‌ها، پایه‌های IGBT یا روی خود برد، پل‌های اتصال کوتاه ایجاد کنند.

این مسئله یکی از دلایل خاموش و روشن شدن‌های نامنظم دستگاه است؛ یعنی ممکن است دستگاه در یک زاویه خاص کار کند و در زاویه دیگر (هنگام لرزش یا جابجایی) چراغ OC روشن شود.

---

راهنمای گام‌به‌گام عیب‌یابی چراغ OC

⚠️ هشدار ایمنی بسیار مهم: قبل از هرگونه اقدام، حتماً دوشاخه دستگاه را از برق بکشید. خازن‌های الکترولیتی موجود در ریل DC دستگاه جوش، حتی پس از قطع برق، تا چند دقیقه ولتاژ خطرناکی (۳۱۰ ولت در دستگاه‌های تک‌فاز و بالاتر در سه‌فاز) نگه می‌دارند. حداقل ۵ دقیقه پس از قطع برق صبر کنید و سپس با احتیاط، با یک مقاومت مناسب (مانند یک لامپ رشته‌ای سری با خازن) خازن‌ها را دشارژ کنید.

مرحله اول: بررسی کابل‌ها و اتصالات خارجی

پیش از باز کردن دستگاه، بررسی کنید که آیا کابل خروجی (کابل جوش و کابل اتصال) سالم است یا خیر. کابل‌ها را از دستگاه جدا کنید و دستگاه را بدون بار (No Load) روشن کنید. اگر چراغ OC بدون اتصال کابل‌ها روشن نشد، مشکل در کابل یا اتصالات خارجی است.

مرحله دوم: بررسی بصری داخل دستگاه

پس از رعایت نکات ایمنی و باز کردن پوشش دستگاه، یک بررسی بصری دقیق انجام دهید:

• آیا هیچ قطعه‌ای روی برد تغییر رنگ داده، متورم شده یا ترک خورده است؟
• آیا بوی سوختگی به مشام می‌رسد؟
• آیا براده‌های فلزی روی برد یا هیت‌سینک تجمع کرده‌اند؟ (در صورت مشاهده، با فشار هوای تمیز یا برس نرم آن‌ها را پاک کنید)
• آیا خازن‌های الکترولیتی اصلی (در ریل DC) متورم یا نشتی دارند؟

مرحله سوم: تست سلامت IGBT با مولتی‌متر

این یکی از مهم‌ترین مراحل تشخیصی است. با استفاده از یک مولتی‌متر در حالت تست دیود (Diode Mode)، می‌توانید سلامت IGBTها را به‌صورت زیر بررسی کنید:

روش تست:

1. مولتی‌متر را روی حالت Diode Test قرار دهید.
2. برای هر IGBT، سه پایه را بررسی کنید: G (Gate)، C (Collector) و E (Emitter).
3. تست بین C و E: سیم مثبت (قرمز) را روی C و سیم منفی (مشکی) را روی E قرار دهید. در یک IGBT سالم، باید یک مقدار ولتاژ افت ثابت (حدود ۰.۴ تا ۰.۷ ولت) مشاهده کنید. اگر این مقدار ۰ ولت (اتصال کوتاه) یا OL (قطع کامل) باشد، IGBT خراب است.
4. تست بین G و E و بین G و C: نباید اتصال کوتاهی وجود داشته باشد. اگر اتصال کوتاه مشاهده شد، IGBT سوخته است.

📌 نکته عملی: در دستگاه‌های ماسفتی که از چندین MOSFET به‌صورت موازی استفاده می‌کنند، تست باید برای هر قطعه به‌صورت مجزا (پس از لحیم کردن یکی از پایه‌ها) انجام شود تا نتیجه‌های دیگر قطعات روی آزمون تأثیر نگذارد.

مرحله چهارم: تست مدار تغذیه سوییچینگ (SMPS)

اگر IGBTها و خازن‌ها سالم بودند، نوبت به بررسی مدار تغذیه کنترل است. این بخش معمولاً ولتاژهای مرجع ۱۵ ولت، ۲۴ ولت و گاهی ۵ ولت تولید می‌کند. با مولتی‌متر در حالت DC، این ولتاژها را روی پایه‌های خروجی ترانسفورماتور تغذیه اندازه بگیرید. نبود هرکدام از این ولتاژها نشان‌دهنده خرابی در بخش SMPS است.

مرحله پنجم: بررسی مدار سنسور جریان

اگر تمام مراحل بالا سالم بودند، احتمال خرابی در بخش سنسور جریان وجود دارد. این بخش نیازمند تجربه بیشتری در الکترونیک دارد. ترانس جریان (CT)، مقاومت‌های شنت و آپ‌امپ‌های مجاور را بررسی کنید. تغییر رنگ مقاومت‌های این بخش یا شورتی روی پایه‌های آپ‌امپ می‌تواند عامل خطای OC باشد.

---

چه زمانی باید دستگاه را به تعمیرکار متخصص بسپاریم؟

اگر در مراحل عیب‌یابی به نتیجه‌ای نرسیدید یا متوجه شدید که خرابی در بخش‌های پیچیده‌تر مانند مدار درایور گیت، قطعات SMD روی برد کنترل یا بخش PWM وجود دارد، توصیه می‌شود از باز کردن بیشتر دستگاه خودداری کنید.

تعمیر مدارهای سوئیچینگ اینورتر جوشکاری نیازمند تجهیزات تخصصی مانند اسیلوسکوپ، منبع تغذیه متغیر (Variac) و آشنایی با نقشه‌های فنی هر برند است. همچنین، استفاده از قطعات غیراورجینال یا با مشخصات نزدیک (Cross-Reference نادرست) می‌تواند باعث سوختن مجدد دستگاه و حتی خطر ایمنی برای اپراتور شود.

ما در [نام برند/فروشگاه شما]، با در اختیار داشتن آزمایشگاه مجهز تعمیرات الکترونیک قدرت و تجربه سالیان متمادی در تعمیر اینورترهای برندهای آروا، رونیکس، صبا الکتریک و ایران ترانس، آماده پذیرش و تعمیر دستگاه‌های شما با ضمانت کیفیت و استفاده از قطعات اورجینال هستیم.

📞 [درخواست مشاوره رایگان برای تعمیر دستگاه جوش ]

---

راه‌های جلوگیری از بروز خطای OC

پیشگیری همواره مقرون‌به‌صرفه‌تر از تعمیر است. با رعایت نکات زیر می‌توانید احتمال بروز خطای OC و خرابی برد دستگاه جوش خود را به‌حداقل برسانید:

1. استفاده از استابلایزر یا محافظ ولتاژ: نوسانات برق شهری در ایران یکی از عوامل اصلی استرس روی قطعات نیمه‌هادی است. استفاده از یک استابلایزر با توان مناسب (معادل ۲ تا ۳ برابر توان دستگاه جوش) ضروری است.
2. نسبت کار (Duty Cycle) را رعایت کنید: هر دستگاه جوش دارای نسبت کاری مشخصی است (مانند ۶۰٪ در ۲۰۰ آمپر). به‌این معنا که در جریان ۲۰۰ آمپر، دستگاه باید ۶ دقیقه کار و ۴ دقیقه استراحت کند. عدم رعایت این نسبت باعث دمای بالا و نهایتاً خرابی قطعات می‌شود.
3. نگهداری دوره‌ای و تمیزکاری: هر ۲ تا ۳ ماه یک‌بار، با استفاده از فشار هوای تمیز، داخل دستگاه را از براده‌ها و گرد و غبار پاک کنید. این کار به‌ویژه در کارگاه‌های ماشین‌کاری اهمیت بالایی دارد.
4. استفاده از کابل‌های استاندارد: کابل‌های جوشکاری با سطح مقطع ناکافی، افت ولتاژ و گرمای زیادی تولید می‌کنند که می‌تواند باعث جریان‌کشی غیرمجاز و فعال شدن حفاظت OC شود.
5. عدم استفاده از طول کابل بیش از حد: طول کابل جوش و کابل اتصال را تا حد امکان کوتاه نگه دارید. هر متر کابل اضافی، مقاومت و افت ولتاژ بیشتری ایجاد می‌کند.

---

سوالات متداول (FAQ)

آیا با هر بار روشن شدن چراغ OC باید دستگاه باز و تعمیر شود؟

خیر. گاهی اوقات چراغ OC به‌صورت موقت و ناشی از عوامل خارجی (مانند اتصال کوتاه لحظه‌ای کابل یا نوسان برق ورودی) روشن می‌شود. در این موارد، کافیست دستگاه را خاموش کنید، اتصالات را بررسی کنید و پس از چند دقیقه مجدداً روشن کنید. اگر چراغ OC مجدداً روشن شد، آنگاه نیاز به عیب‌یابی تخصصی است.

آیا خطای OC با خطای OH (اضافه دما) تفاوت دارد؟

بله. خطای OH به داغ شدن بیش از حد هیت‌سینک و فعال شدن ترموستات حرارتی مربوط می‌شود و معمولاً با استراحت دادن به دستگاه برطرف می‌گردد. اما خطای OC مستقیماً به جریان الکتریکی و خرابی در مدار قدرت یا سنسور جریان مرتبط است و نیاز به عیب‌یابی دارد.

هزینه تعمیر برد اینورتر جوشکاری چقدر است؟

هزینه تعمیر بسته به نوع خرابی متفاوت است. اگر خرابی محدود به سوختن IGBT باشد، هزینه نسبتاً مشخص و قابل پیش‌بینی است. اما اگر برد کنترل یا مدار درایور آسیب دیده باشد، هزینه بر اساس نوع قطعات SMD و زمان عیب‌یابی تعیین می‌گردد. برای دریافت پیش‌بینی هزینه دقیق، می‌توانید دستگاه خود را برای بررسی به [نام برند شما] ارسال کنید.

آیا می‌توانم IGBT سوخته را با قطعه‌ای جایگزین (Equivalent) تعویض کنم؟

استفاده از قطعات جایگزین تنها در صورتی توصیه می‌شود که مشخصات کلیدی (Vce، Ic، Vge و انرژی سوئیچینگ Eon/Eoff) کاملاً مطابقت داشته باشند. استفاده از قطعات نامتجانب می‌تواند باعث سوئیچینگ نادرست، تولید هارمونیک و نهایتاً سوختن مجدد دستگاه شود. توصیه می‌شود از قطعات اورجینال استفاده کنید.

---

نتیجه‌گیری

چراغ OC دستگاه جوش، پیام آگاه‌دهنده‌ای از سیستم‌های حفاظتی هوشمند دستگاه شماست و نباید آن را نادیده گرفت. در این مقاله، بررسی کردیم که خطای اضافه جریان می‌تواند ناشی از سوختن IGBT، اتصال کوتاه در خروجی، خرابی سنسور جریان، خرابی مدار درایور یا ورود آلودگی‌های رسانا به داخل دستگاه باشد.

با دنبال کردن راهنمای گام‌به‌گام عیب‌یابی، می‌توانید در بسیاری از موارد علت مشکل را شناسایی کنید. اما به خاطر داشته باشید که تعمیر مدارهای الکترونیک قدرت نیازمند دانش تخصصی و تجهیزات مناسب است و در صورت تردید، بهترین راه‌حل سپردن دستگاه به یک تعمیرکار متخصص است.
